Perbaikan mesin CNC Milling

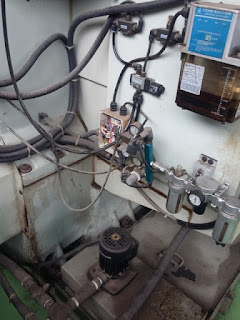

Milling CNC

Dalam dunia fabrikasi mekanik, banyak jenis mesin yang dilibatkan di dalamnya, antara lain : mesin Milling, mesin Turning (bubut), Mesin Gerinda, mesin Drill (bor), dan lain-lain. Kegunaannya yaitu :

1. Mesin Milling : Untuk membuat benda kerja dengan bentuk dasar balok

2. Mesin Turning : Untuk membuat benda kerja dengan bentuk dasar silindris

3. Mesin Drill : Untuk membuat lubang

4. Mesin Gerinda : Untuk menghaluskan permukaan benda kerja dan mencapai kepresisian

Mesin-mesin tersebut berdasarkan sistem operasinya dibagi menjadi 2 yaitu mesin. kenvensional dan mesin CNC. Mesin konvensional adalah mesin dimana pergerakan meja dan cutter dilakukan secara manual, menggunakan tangan melalui sebuah eretan. Mesin CNC adalah mesin (baik itu Milling ataupun Turning atau yang lainnya) dimana pergerakan meja dan cutter dikendalikan oleh suatu program (dengan menggunakan bahasa G-code). Dengan mesin CNC, akurasi dan kecepatan operasional mesin dapat diandalkan.

Dalam artikel ini akan kita bahas teori pengoperasian mesin Milling CNC dengan sistem control FANUC.

Definisi

CNC adalah kependekan dari Computer Numerical Control.

Mesin Milling CNC adalah mesin milling dimana pergerakan meja mesin (sumbu X dan Y) serta spindle (rumah cutter) dikendalikan oleh suatu program. Program tersebut berisi langkah-langkah perintah yang harus dijalankan oleh mesin CNC. Program tersebut bisa dibuat langsung pada mesin CNC (huruf per huruf, angka per angka), yang hasil programnya disebut dengan program NC, atau dibuat menggunakan PC plus software khusus untuk membuat program NC. Program seperti ini disebut dengan CAM. Kelemahan pembuatan program NC dengan cara manual pada mesin CNC adalah waktu yang dibutuhkan sangat lama, akurasi tidak terjamin, mesin tidak bisa digunakan pada saat pembuatan program NC berlangsung, dan banyak lagi.

Sebelum kita memasuki pembahasan tentang mesin CNC, bab pertama yang harus Anda kuasai adalah bab Keselamatan Kerja.

STANDAR KESELAMATAN KERJA

Sebelum mempelajari tentang proses permesinan dengan mesin CNC, maka ada beberapa hal yang perlu diperhatikan untuk menghindarkan hal-hal yang akan mengakibatkan kecelakaan kerja maupun kerusakan mesin.

Gunakan pakaian kerja yang pas dibadan, jangan terlalu longgar, buang atau rapikan bagian-bagian pakaian yang menjuntai
Gunakan selalu sepatu keselamatan (safety shoe)
Gunakan kacamata pelindung ketika berhadapan dengan mesin yag sedang beroperasi
Jangan terlalu dekat dengan meja mesin di saat Pergantian Tool Otomatis (Auto Tool Change) berlangsung.
Jangan mengganti tool di magazine tool pada saat mesin beroperasi
Jangan membersihkan chip, terutama yang berada di meja mesin pada saat mesin beroperasi
Jangan membuka pintu panel (bagian belakang mesin) pada saat mesin sedang beroperasi
Jangan menggunakan sumber arus yang cepat berubah seperti arus yang dipakai oleh mesin las di area yang berdekatan dengan mesin CNC.
Apabila terjadi hal hal yang tidak diinginkan pada saat mesin sedang beroperasi, hentikan mesin segera dengan menekan tombol Emergency Stop.
Hentikan putaran mesin dan pergerakan meja maupun spindle sebelum memasuki mesin untuk penggantian part mesin, pembersihan, ataupun penyesuaian.
Matikan mesin sebelum melakukan perbaikan mesin
Hindarkan sirkuit atau kabel yang terbuka tanpa pengaman.
Bersihkan dinding taper (miring) pada bagian dalam spindle arbor. Hal ini harus benar benar diperhatikan agar keakurasian pemotongan cutter dapat terjamin
Perhatikan pencekaman benda kerja. Jika benda kerja di cekam pada fixtureataupun pada meja mesin, pastikan pencekamannya kuat.
Pengoperasian tombol panel. Jangan menekan tombol ataupun switch dengan memakai sarung tangan
Jangan menyentuh chips dengan tangan telanjang, gunakan sarung tangan
Jaga kebersihan lantai di sekitar mesin.
Pastikan koridor/gang/jalan disekitar mesin bersih dari barang-barang yang menghalangi.
Ingatkan rekan kerja soal keselamatan kerja dan kebersihan area kerja
Pastikan hanya operator yang ditunjuk yang boleh mengoperasikan mesin.
Jangan mengoperasikan mesin, kecuali yakin tidak akan membahayakan diri dan rekan kerja,
Jangan meletakkan tool dan alat perlengkapan di dalam mesin yang sedang beroperasi.
Kembalikan tool dan alat ke tempat semula setelah dipakai.
Jangan menyentuh bagian mesin yang berputar.
Jangan memposisikan anggota badan pada celah mesin pada saat mesin sedang beroperasi.
Jangan membersihkan atau melumasi bagian mesin pada saat mesin sedang
beroperasi.
Jangan membersihkan bagian mesin yang berputar menggunakan kain lap.
Jangan melepas label peringatan yang telah ditempelkan di mesin.
Jangan memakai perhiasan saat mengoperasikan mesin, seperti cincin, gelang, kalung maupun sejenisnya.
Mengerti, hafal dan paham akan aturan keselamatan kerja
Biasakan berdoa sebelum bekerja
